[1 CÁI] Mạch tăng áp MC34063

Giới thiệu [1 CÁI] Mạch tăng áp MC34063

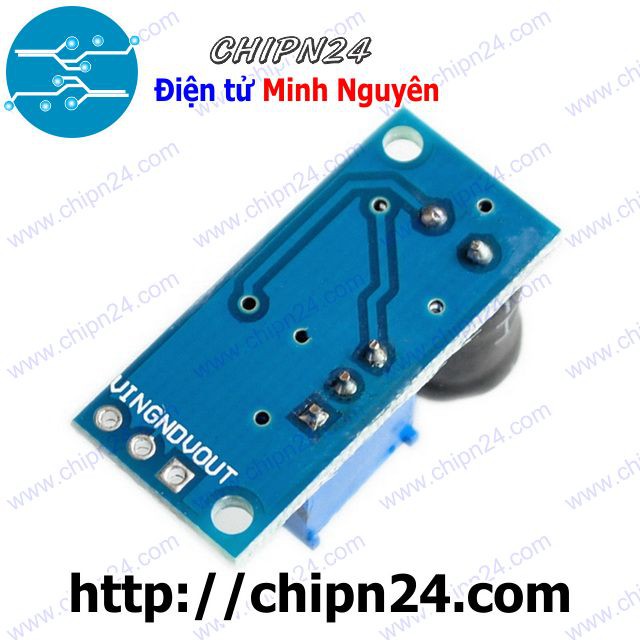

Mạch tăng áp MC34063

Mô tả:

- Sử dụng IC tăng áp chuyên dụng MC34063
- Kích thước nhỏ gọn

Thông số kỹ thuật:
- Điện áp đầu vào: 3.6V - 30VDC
- Điện áp đầu ra 3.8V - 36VDC
- Đặc tính điều chỉnh điện áp đầu ra: tỷ lệ điều chỉnh tải nhỏ hơn 5%.
- Dòng tối đa 1.5A, nhưng đối với an toàn và tạo nhiệt, mức tiêu thụ điện năng tải của mô-đun này được khuyến nghị là nhỏ hơn 0.8W. Đó là, khi đầu ra là 5V, tải là trong vòng 160MA.

Lưu ý: Điện áp ra càng cao, khả năng cấp dòng càng thấp.
1. VIN: Điện áp đầu vào
2. GND: GND chung.
3. OUT: Đầu ra điện áp tăng lên.

Hướng dẫn vận hành: Kết nối điện áp làm việc với VCC và GND, và không đảo ngược kết nối để tránh làm hỏng bảng và thiết bị. Điện áp đầu ra có thể được điều khiển bằng cách điều chỉnh chiết áp. Nó là cần thiết để kết nối một tụ điện phân lớn hơn 100 UF xuống đất tại các chân đầu vào và đầu ra. Các tụ lọc đầu vào và đầu ra là các đầu vào dương và các đầu cực âm được nối đất. Điện áp chịu được của tụ điện phải lớn hơn điện áp đầu vào và đầu ra.
..............................................................................
